一、概述

JTW-LD-JY500缆式线型感温火灾探测器（以下简称探测器）是一种报警温度点在85℃或105℃的可恢复式火灾探测产品，该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端盒组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化、地铁、综合管廊等工业场合的火灾早期探测。

二、工作原理

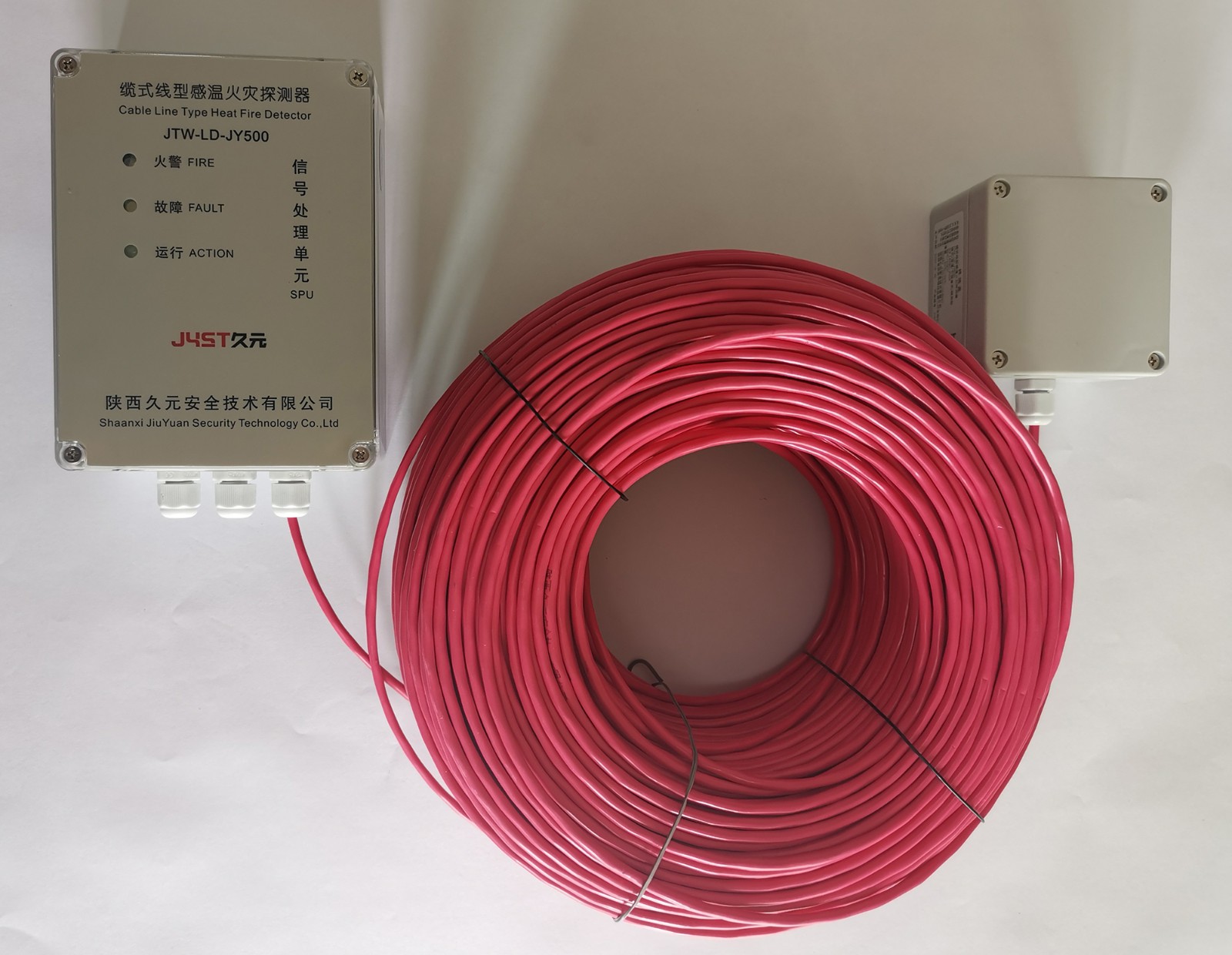

探测器由感温电缆、信号处理单元、终端盒组成。感温电缆采用两芯缆式结构，其芯线采用直径为0.6mm的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端盒连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三、主要功能特点及技术性能

1. 符合中国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

2. 具有定温报警温度可选功能，定温报警可选温度为85℃和105℃。

3. 最大使用长度≤200m。

4. 具有火灾报警、故障报警两组独立无源继电器触点输出。

5. 可以监视感温电缆的开路、短路故障。

6.  感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

7.  可恢复式

四、主要技术参数

1. 报警温度：85℃±10％或105℃±10％（拨码可选报警温度）

2. 适用环境温度：-40℃～70℃

3. 适用环境相对湿度：≤95％，无凝露.

4. 工作电压：DC24V  允许范围：DC10V～DC30V

5. 静态监视电流： 工作电压30V时  ≤25mA

                工作电压24V时  ≤40mA

               工作电压10V时  ≤90mA

6. 报警状态电流： 工作电压30V时  ≤40mA

               工作电压24V时  ≤70mA

                工作电压10V时  ≤150mA

7. 自恢复保险丝: 300 mA

8. 火警输出形式：继电器（报警时闭合）输出；故障输出形式：继电器转换触点输出

9. 火警复位方式：断电复位

10.  继电器触点容量：1A/24VDC

11.  防护等级: IP65

12.  外形尺寸:信号处理单元 (长x宽 x高):159.0mm × 119.0mm × 61.0mm

           终端盒(长x宽 x高):82.0mm × 80.0mm × 56.0mm

五、主要应用场所

1.   电缆隧道、电缆廊道、电缆夹层等电缆类区域；

2.   皮带输送机或系统等；

3.   液压站及润滑油库、油管廊及其它供油系统场所；

4.   电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；

5.   酒库、仓库及货架库等；

6.   工业过程及材料输送系统；

7.   化学品储存工厂；

8.   计算机房、电气控制室以及其它洁净厂房等。
