1 系统简介

OFD-DM08光纤光栅线型光纤感温火灾探测器的基本原理是通过内置的可调谐激光器发出可调窄带光源，入射到安装于现场的光纤光栅温度传感器上，传感器的反射光波长将随温度发生变化，反射光返回解调仪后通过光电转换、放大、解调等步骤后，可以解调出波长的变化量，从而计算出相应的温度值，用于系统进一步分析、识别和显示。

OFD-DM08光纤光栅线型感温火灾探测器管理软件是我公司针对消防系统应用专门开发的一款专业软件。软件在对整个系统进行有效配置管理的同时，还可以与上级控制系统通过各种接口方式实现通讯，同时提供发送报警短信和远程访问功能，使得用户能够随时随地实现对系统运行状态的掌控。

2 系统功能

n 设备调试功能：配置探测器参数，并显示采集电压、波长、物理量等波形图。

n 设备定义功能，可以根据现场情况，对每个通道添加探测器，并设置探测器报警条件等参数。

n 图形监控功能：以图形的方式监控各个探测器的状态，当达到设定的报警条件时自动报警，并发出声光指示提醒值班人员，同时生成报警日志，供需要时查看。

n 用户管理功能：不同级别用户的添加、删除、修改密码等。

n 液晶屏显示功能：显示实时报警信息,历史报警记录、实时区域最高温度显示。

n 操作功能：自带按键，可操作复位、自检、消音等功能。

n 联动功能：可通过无源输出结点，将报警信息输出到火灾报警控制器。

n 数据输出功能：可通过485或者rj45接口输出温度数据和报警信息。

n 分区报警功能：最大16个分区

n 日志功能：温度历史数据、报警历史记录、运行历史记录

n 温度显示功能：可显示各分区最大温度及每只探测器的实时温度。

3 系统特点

•高精度，高温度分辨率，可获取被测点更准确的温度信息。

•测量速度快。利用FPGA技术，可实现8通道情况下1Hz的采样频率，能够在更短的时间内实现报警。

•动态范围大。利用自主开发的微弱光电信号探测器，可实现纳瓦级的探测，显著提高了探测距离，同时避免了实际应用中各种损耗对测量精度的影响。

•全定制光源。相比传统的ASE光源，在强度上提高几个数量级，显著提升了系统的信噪比。

•真正的实时并行处理，避免了采用光开关技术带来的切换周期长，分时处理，易老化，稳定性低等缺点。

•系统容量大。8通道，每通道18个传感器，实现144个测点的同时测量。

•系统开放程度高。可提供各种标准接口与上级管理系统进行通讯，方便用户对系统的集中管理。

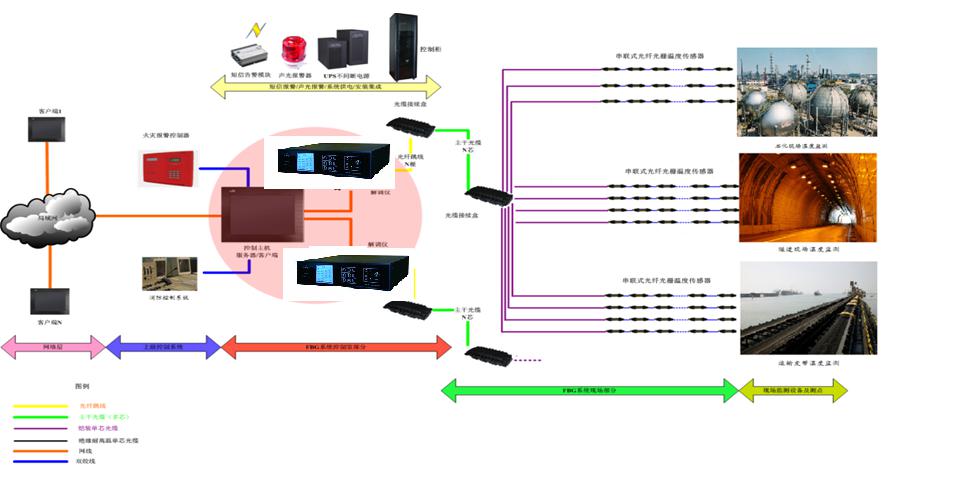

4 系统结构

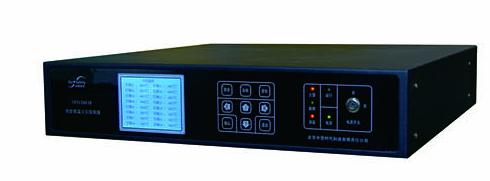

5 OFD-DM08 光纤光栅解调仪

l 产品简介

通过内置的可调谐激光器发出可调窄带光，入射到安装于现场的光纤光栅温度传感器上，传感器的反射光波长将随温度发生变化，反射光返回解调仪后通过光电转换、放大、解调等步骤后，可以解调出波长的变化量，从而计算出相应的温度值，用于系统进一步分析、识别和显示。产品安装于控制柜上。

l 产品规格

l 安装说明

光纤光栅解调仪为标准2u机箱结构，可安装在标准控制柜和琴台上，也可桌面放置。

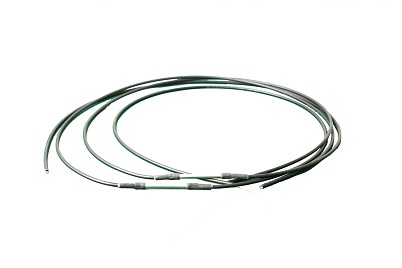

6 OFD-D01光纤光栅温度传感器

l 产品简介

OFD-D01系列光纤光栅温度传感器是FBG光纤光栅线型光纤火灾探测器的前端传感部分，主要用于长距离、范围广的场所，如储油罐、电缆沟、电缆桥架等。

l 产品特点

•大量程。完全满足石油石化、公路隧道、电力系统中对不同温度范围的测量需求。

•高精度。定制化的设计、良好的线性度及特殊生产工艺保证了传感器的输出精确反应测点温度的变化，为客户提供准确信息。

•全光网络。光纤光栅传感器利用温度变化实现对反射波长的调制，入射和反射的均为光信号，无电信号，本质安全。

•防水防爆。传感器的封装达到IP68设计标准 。防爆等级达到EXCII T6本安防爆标准。

•安装方便。体积小，重量轻，柔韧度好，方便排布和安装。

•调试方便。生产过程中已完成对传感器的校准，安装后无需标定，直接测量

l 产品规格

l 安装方式：表面粘贴或捆扎
